고정 초점 렌즈 AF29M001006x

Lens Spec.
Parameter Spec. Remark
Camera 29M 5.5㎛ AreaCCD CCD size 43.26 ㎜
Mag. 0.01 ~ 0.06 x
F/# F/8 Image NA 0.0625
EFL 46.5 ㎜
MTF 0.25 @ 90lp/㎜
DOF ± 500~16.67 ㎜ Optical DOF @Object
Distortion 0.02% 이하
Wavelength 435 ~ 656 ㎚ Visible ray
FWD 4640~765.8 ㎜ Object~1st surface
BWD 37.69~40.14 ㎜ Last surface~CCD
TTL 4785~912 ㎜ Object~CCD
Size Φ 60, 121 ㎜ Only Lens
Iris Inclusion Variable
CCD adapter Exclusion Possible
Illumination Exclusion

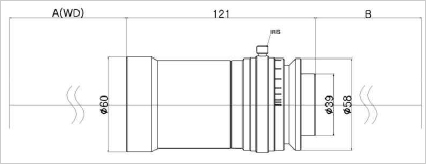

Lens Shape
AF29M001006x

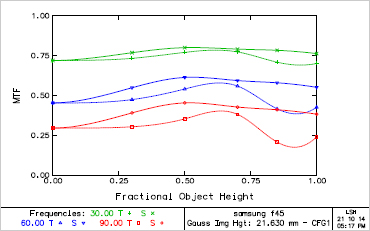

MTF(Field)_0.01x
AF29M001006x

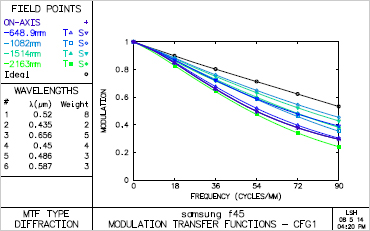

MTF(Frequency)_0.01x
AF29M001006x

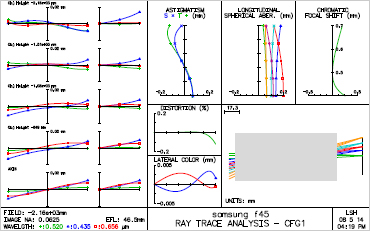

Ray fan_0.01x
AF29M001006x
AF29M001006x Test Image(0.06)x

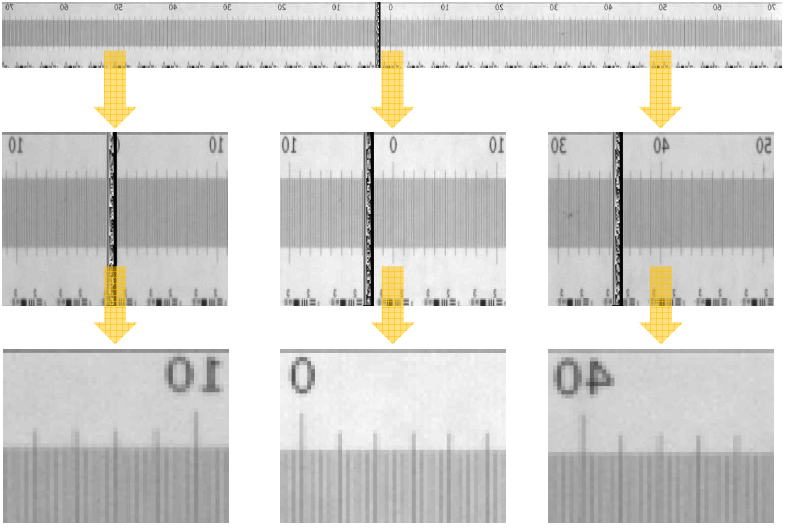

- Grid Chart

AF29M001006x

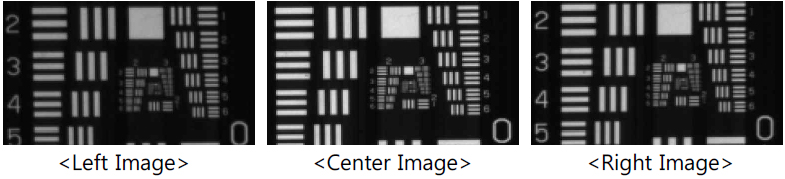

- USAF Chart

AF29M001006x
