가변 초점 렌즈

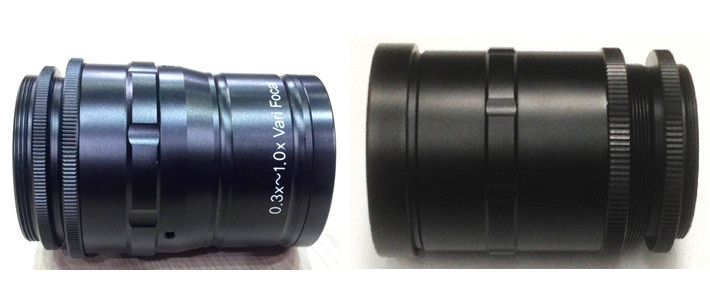

Vari-Focal Lenses
Introduction

가변초점렌즈의 특징

렌즈의 배율과 초점거리를 가변할 수 있는 렌즈 타입으로, 산업용 검사 광학계로 주로 사용된다.
물체거리와 상거리를 조정하여 배율을 수동으로 변화하여, 렌즈 군 간의 거리를 조정(초점거리를 변화시켜)하여 여러 배율에서 최상의 성능을 가질 수 있도록 설계된 렌즈이다.

  • 용도 : 군Machine vision, 패턴검사, LCD 검사, PCB검사
  • 사용 카메라 : Line scan camera(16k, 12k, 8k), Area scan camera(86M, 29M, 12M)
  • 제품군 :
    AV4k1035x(1.0~3.5x), AV8k0916x30t(0.9~1.6x), AV12k0310x(0.2~1.0x),
    AV16k0105x(0.1~0.5x), AV16k0510x(0.5~1.0x), AV86M00305x(0.03~0.5x)
Vari-Focal Lens Series
Model Mag. Line Image Sensor Image NA FWD(Object~Lens) TTL(object~Image)
AV4k1035x  view
(Red 600~660nm)
1.0~3.5x 4k 7㎛ 0.056 91.7~43.9 mm 337.1~236.2 mm
AV8k0916x30t  view 0.9~1.6x 8k 7㎛ 0.057~0.043 35 mm 364~334.7 mm
AV12k0310x  view 0.3~1.0x 12k 5.2㎛ 0.063~0.042 440 ~ 185 mm 439~610 mm
AV16k0105x  view 0.1~0.5x 16k 5㎛ 0.07~0.05 1491 ~ 370 mm 1670 ~638 mm
AV16k0510x  view 0.5~1.0x 16k 5㎛ 0.07~0.05 394 ~ 244 mm 664~595 mm
AV86M00305x  view 0.03~0.5x 86M(16k 5㎛) 0.05 5142 ~ 416 mm 5327 ~ 666 mm
