의료용 렌즈CDR 렌즈

CDR Lens

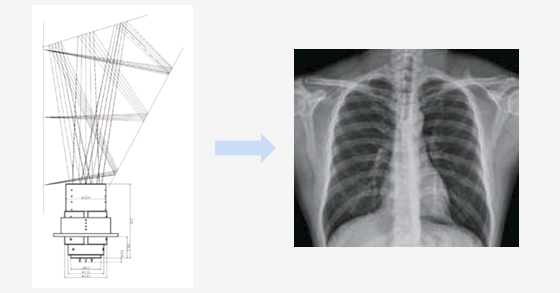

Introduction

CDR 렌즈의 특징

의료용 CDR 렌즈는 X-ray 촬영을 위한 렌즈이며, 일반 필름으로 촬영하는 방식에 비교하여 촬영 후 관찰까지 매우 짧은 시간에 확인이 가능하다.

  • 용도 : 의료용(X-ray 촬영용)
  • 사용 카메라 : Area camera

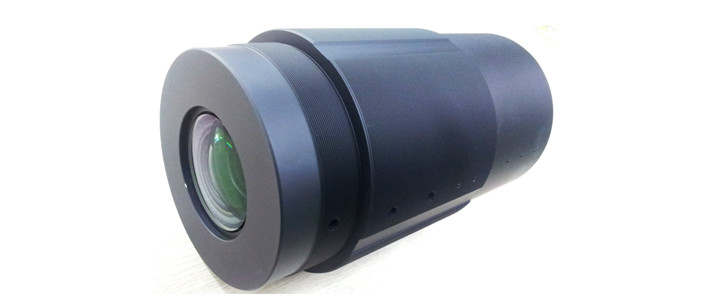

CDR Lens
Lens Spec.
Parameter Spec. Remark
Camera 9 x 9 um CCD CCD size 36.864 x
36.864(D 52.134) ㎜
Mag. 0.0861x
F/# (NA) F/1.17(0.427) Working F/#
EFL 94.77 mm
MTF 0.4 이상 @50lp/mm
DOF ±0.20mm Optical DOF @Object
Distortion 1% 이하
Wavelength 545 ± 30㎚
FWD 1150 ㎜ Object~1st Surface
BWD 14 mm Last Surface~CCD
Include Cover Glass
TTL 1369.7 ㎜ Object~CCD
Size 131φ X 235 ㎜ Only Lens
Iris Fixed
CCD adapter Exclusion
Illumination Exclusion

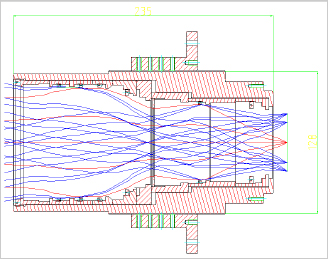

Lens Shape
CDR Lens

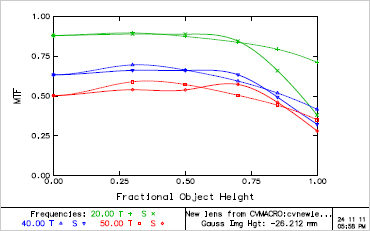

MTF(Field)
CDR Lens
MTF(Frequency)
CDR Lens

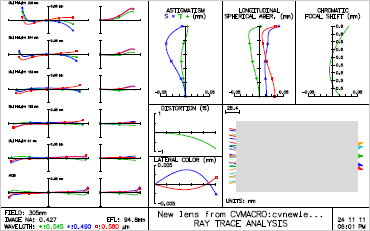

Ray fan
CDR Lens
